不銹鋼蝶閥

不銹鋼氣動硬密封法蘭蝶閥


D643W 不銹鋼氣動硬密封法蘭蝶閥是種高性能、長壽命蝶閥,主要由氣動執行裝置與不銹鋼蝶閥組成,閥體與碟板均采用不銹鋼材質制作,具有耐高溫、防腐蝕、耐高壓等特點。


D643W 不銹鋼氣動硬密封法蘭蝶閥是種高性能、長壽命蝶閥,主要由氣動執行裝置與不銹鋼蝶閥組成,閥體與碟板均采用不銹鋼材質制作,具有耐高溫、防腐蝕、耐高壓等特點。按連接方式不同可分為法蘭、對夾式或焊接式,不僅適用于開關兩位切斷控制,并可裝配閥門定位器,實現對介質流量、溫度、壓力等參數的比例調節。不銹鋼氣動蝶閥可廣泛應用于高溫、高壓以及低溫、防火等管道作開關切斷或調節使用。
不銹鋼氣動硬密封法蘭蝶閥工作原理:

D643W 不銹鋼氣動硬密封法蘭蝶閥是以壓縮空氣(空壓機)為動力源,通過電磁閥換向去驅動氣動執行器,氣動執行器帶動碟板做0-90°的來回旋轉動作,從而達到對閥門的開啟和關閉。可根據工況需要,裝配上閥門定位器,控制碟板的旋轉開度,達到對介質流量等各項參數的智能調節型控制。

不銹鋼氣動硬密封法蘭蝶閥優點:

1、氣動不銹鋼蝶閥結構緊湊、體積小、重量輕、操作靈活、使用方便。
2、不銹鋼蝶閥采用三維偏心彈性或多層次硬密封結構,,密封性能可靠,其中軟密封可達到零泄漏;
3、氣動不銹鋼蝶閥具有耐高溫、高壓以及耐腐蝕、耐磨損等特點。
4、具有雙向密封功能,并且安裝方便,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

D643W 不銹鋼氣動硬密封法蘭蝶閥主要性能規范:

公稱通徑

DN(mm)

50-4000

公稱壓力

PN(MPa)

1.0

1.6

2.5

試驗壓力

強度試驗

1.5

2.4

3.75

密封試驗

1.1

1.76

2.75

氣密封試驗

0.6

0.6

0.6


D643W 不銹鋼氣動硬密封法蘭蝶閥零部件材料:

型號

D343H-16

D343W-16P

D343W-16R

工作壓力(MPa)

1.6

適用溫度(℃)

≤425

≤200

適用介質

水、油或非腐蝕性介質

硝酸類介質

醋酸類介質

材料

閥體、蝶板

WCB

CF8/304

CF3M/316L

閥桿

2Cr13

304

316L

閥體密封面

堆焊 507

蝶板密封面

304+柔性石墨

304+PTFE

304+PTFE

填料

柔性石墨

PTFE

PTFE

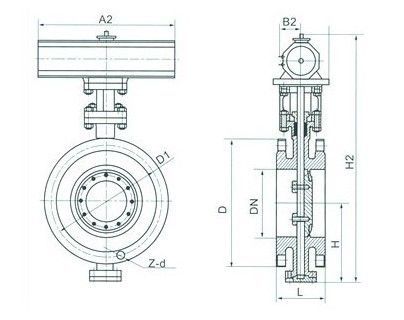

D643W 不銹鋼氣動硬密封法蘭蝶閥--主要連接及外形尺寸:


公稱通徑
DN
結構長度L外形尺寸(參考值)連接(標準值)參考
重量Dt343H
HDt343HPN0.6MPaPN1.0MPa
mminchH1A1B1DD1z-dDD1z-d
5021081501123501802001401104-141651254-1817
655/21121701153701802001601304-141851454-1820
8031141801203801802001901504-182001608-1823
10041271901384201802002101704-182201808-1825
12551402001644601802002402008-182502108-1840
15061402101755552702801652258-182852408-2247
20081522302086052702803202808-183402958-2260
2501016525024368027028037533512-1839535012-2295
3001217827028380038042044039512-2244540012-22124
3501419029031083538042049044512-2250546016-22181
4001621631034091545047054049516-2256551516-26260
4501822233038096048049059555016-2261556520-26338
50020229350410102048049064560020-2267062020-26360
60024267390470122548066075570520-2678072520-30540
70028292430550135564066086081024-2689584024-30580
80032318470640147064066097592024-30101595024-33845
9003633051071015457508601075102024-301115105028-331050
10004041055077017958508601175112028-301230116028-361500
12004847063089019658509001405134032-331455138032-392000
